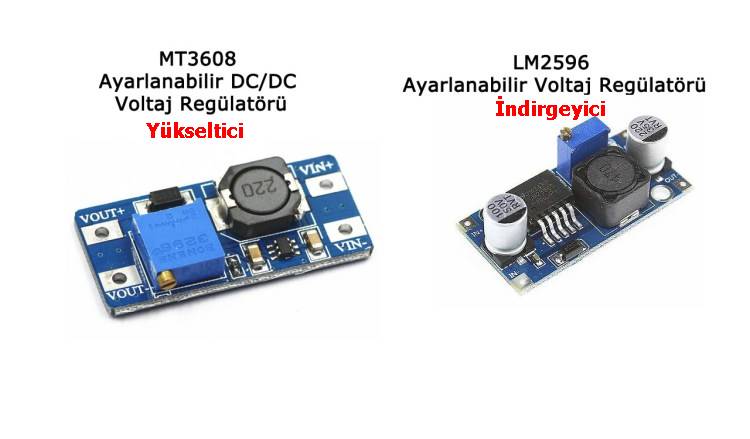

MT3608 düşük giriş voltajlarını daha yüksek çıkış voltajlarına, LM2596 ise giriş voltajını daha düşük ve sabit bir çıkış voltajına düşürmek için kullanılan voltaj regülatörüdür.

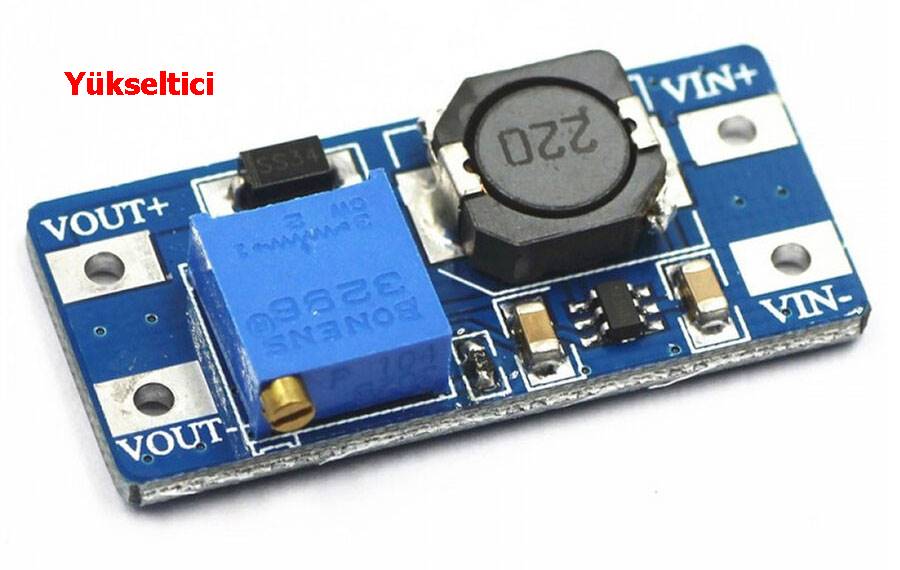

MT3608 Ayarlanabilir DC/DC Voltaj Regülatörü, düşük giriş voltajlarını (örneğin 2V gibi) daha yüksek çıkış voltajlarına (örneğin 5V, 9V, 12V gibi) yükseltmek için kullanılan bir boost (yükseltici) voltaj regülatörüdür. Bu modül, sabit bir çıkış voltajı sağlamanıza olanak tanırken giriş voltajı daha düşük seviyelerde olabilir. Özellikle düşük voltajlı kaynaklarla çalışan projelerde voltajı yükselterek daha fazla güç sağlayabilir.

Genel Özellikler:

• Giriş Voltajı: 2V - 24V arası
• Çıkış Voltajı: 28V'a kadar ayarlanabilir
• Maksimum Çıkış Akımı: 2A (giriş voltajına ve yük koşullarına bağlı olarak)
• Verimlilik: %93’e kadar (yük ve voltaj farkına göre değişir)
• Ayarlanabilir Voltaj: Üzerindeki potansiyometreyi çevirerek çıkış voltajı ayarlanabilir.

Kullanım Alanları:

1. Güç Kaynağı Projeleri:

   • Düşük voltajlı bir kaynaktan (örneğin 3.7V LiPo pil) daha yüksek voltajlar elde etmek için kullanılır. Örneğin, LiPo pili 5V, 9V veya 12V'luk bir devreyi beslemek için kullanılabilir.

2. Arduino Projeleri:

   • Bir Arduino projesi için 3.7V Li-ion pili 5V seviyesine yükseltmek amacıyla kullanılabilir. Bu, Arduino'nun düzgün çalışabilmesi için gereklidir.

3. Taşınabilir Şarj Cihazları:

   • USB üzerinden cihaz şarj eden taşınabilir şarj cihazlarında voltajı sabit bir değere ayarlayarak, şarj işlemini daha stabil hale getirebilir.

4. LED Şeritler veya Motorlar:

   • Düşük voltajlı güç kaynaklarından (örneğin 3.7V pil) 12V gerektiren LED şeritler veya motorlar gibi yükleri çalıştırmak için voltajı artırabilir.

Avantajlar:

• Ayarlanabilir Voltaj: Potansiyometre ile çıkış voltajını ihtiyacınıza göre ayarlayabilirsiniz.
• Kompakt ve Verimli: Küçük boyutlarıyla dar alanlarda bile kullanılabilir ve oldukça verimlidir.
• Yüksek Güç Verimi: Giriş voltajı düşük olsa bile, yüksek çıkış voltajı sağlayarak güç ihtiyacını karşılayabilir.

Kullanımı:

• Giriş (IN+ ve IN-): Giriş voltajını bu pinlere bağlayın.
• Çıkış (OUT+ ve OUT-): Çıkış voltajını bu pinlerden alabilirsiniz.
• Potansiyometre: Çıkış voltajını ayarlamak için küçük bir tornavida ile potansiyometreyi döndürerek istediğiniz voltajı ayarlayabilirsiniz.

MT3608, düşük voltajlı güç kaynaklarından daha yüksek ve sabit voltajlar elde etmek için uygun bir modüldür. Enerji verimliliği yüksek olduğu için taşınabilir projelerde sıklıkla tercih edilir.

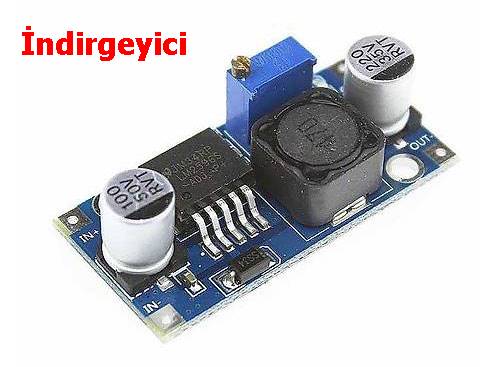

LM2596 Ayarlanabilir Voltaj Regülatörü, giriş voltajını daha düşük ve sabit bir çıkış voltajına düşürmek için kullanılan bir buck (indirgeyici) DC/DC voltaj regülatörüdür. Bu modül, yüksek verimlilik sağlayarak çeşitli elektronik projelerde, özellikle düşük voltajla çalışan cihazlarda veya devrelerde kullanılır.

Genel Özellikler:

• Giriş Voltajı: 4V - 40V arası
• Çıkış Voltajı: 1.25V - 35V arası ayarlanabilir
• Maksimum Çıkış Akımı: 3A (normal çalışma koşullarında), maksimum 2A sürekli.
• Verimlilik: %92’ye kadar
• Ayarlanabilir Voltaj: Üzerindeki potansiyometre ile çıkış voltajı ayarlanabilir.

Kullanım Alanları:

1. Arduino Projeleri:

   • Arduino ve diğer düşük voltajlı mikrodenetleyicilere sabit voltaj sağlamak için kullanılabilir. Örneğin, 12V giriş voltajını 5V'a düşürmek için kullanılır.

2. Güç Kaynağı Dönüştürücü:

   • Yüksek voltajlı bir güç kaynağından (örneğin 24V veya 12V) daha düşük bir voltaj elde etmek amacıyla kullanılabilir. Bu, çeşitli elektronik devrelerin güvenli bir şekilde beslenmesini sağlar.

3. Batarya Yönetim Sistemleri:

   • Birden fazla Li-ion pili seri bağlayarak yüksek voltaj elde edildikten sonra, bu voltajı sabit bir değere indirip devreleri beslemek için kullanılabilir.

4. LED Şeritler veya Diğer Yüksek Akımlı Cihazlar:

   • LED şeritler veya motorlar gibi yüksek güç tüketen cihazlar için sabit bir voltaj sağlamak amacıyla kullanılabilir.

5. Taşınabilir Şarj Cihazları:

   • Cep telefonları veya diğer taşınabilir cihazlar için gerekli olan voltajı düşürerek stabil şarj imkanı sunabilir.

Avantajlar:

• Ayarlanabilir Voltaj: Potansiyometre ile çıkış voltajını ihtiyacınıza göre ayarlayabilirsiniz.
• Yüksek Akım Kapasitesi: Sürekli 2A, anlık olarak 3A akım verebilir.
• Yüksek Verimlilik: Voltaj düşürme işlemini oldukça verimli şekilde gerçekleştirir, bu da ısı kayıplarını minimuma indirir.
• Geniş Giriş Voltaj Aralığı: Giriş voltajı 40V’a kadar çıkabilir, bu da çok çeşitli güç kaynaklarıyla kullanılabileceği anlamına gelir.

Kullanımı:

• Giriş (IN+ ve IN-): Giriş voltajı bu pinlere bağlanır (örneğin, 12V bir güç kaynağı).
• Çıkış (OUT+ ve OUT-): Ayarlanabilir çıkış voltajı bu pinlerden alınır (örneğin, 5V veya 3.3V çıkış).
• Potansiyometre: Küçük bir tornavida ile potansiyometreyi döndürerek çıkış voltajını istenilen seviyeye ayarlayabilirsiniz.

Uygulama Senaryoları:

• 12V'luk bir adaptörden 5V'luk bir besleme elde etmek istiyorsanız, LM2596 mükemmel bir seçimdir.
• Li-ion bataryalarla çalışan projelerde, bataryanın voltajını daha düşük ve sabit bir seviyeye indirip mikrodenetleyicileri veya sensörleri besleyebilirsiniz.
• LED aydınlatma sistemleri veya motorlar gibi sabit ve doğru voltaj gerektiren devrelerde voltaj regülasyonu sağlamak amacıyla kullanılabilir.

LM2596 Ayarlanabilir Voltaj Regülatörü, projelerde yüksek voltaj kaynaklarını düşük ve sabit voltajlara indirmek için ideal bir çözümdür. Enerji verimliliği yüksek olduğu için özellikle taşınabilir cihazlar ve enerji hassas devrelerde sıklıkla tercih edilir.

Esp-01 wifi modül için lazım olan 3.3v kullanılabilir mi?

LM2596 Ayarlanabilir Voltaj Regülatörü ile ESP-01 Wi-Fi modülü için gereken 3.3V'u elde etmek mümkündür. Ancak dikkat edilmesi gereken birkaç önemli nokta vardır:

Nasıl Kullanılır?

1. Giriş Voltajı: LM2596, 4V-40V arası giriş voltajlarını kabul eder. Örneğin, bir 5V, 9V, 12V veya 24V adaptör kullanabilirsiniz.

2. Çıkış Voltajı Ayarı: LM2596 üzerindeki potansiyometre ile çıkış voltajını ayarlayabilirsiniz. Potansiyometreyi çevirerek çıkışı 3.3V olacak şekilde ayarlamanız gerekecek.

3. Çıkış Akımı: ESP-01 modülü genellikle yaklaşık 250mA akım çeker, bu yüzden LM2596 modülü 3.3V çıkış için fazlasıyla yeterli olacaktır. LM2596, 2A sürekli akım sağlayabildiği için bu akım değeri ESP-01 için fazlasıyla yeterlidir.

Dikkat Edilmesi Gerekenler:

• Çıkış Voltajını Doğru Ayarlamak: Potansiyometreyi hassas bir şekilde ayarlayıp 3.3V'a sabitlediğinizden emin olun. Daha yüksek voltajlar ESP-01'e zarar verebilir.
• Giriş Voltajı: Giriş voltajınız, çıkış voltajından her zaman daha yüksek olmalı. Örneğin, 5V veya daha yüksek bir adaptör kullanmalısınız.
• Doğruluk için Multimetre Kullanımı: Çıkışı ayarlarken bir multimetre kullanarak 3.3V değerini doğrulayabilirsiniz.

Uygulama:

• Giriş: Örneğin, 5V-12V arasında bir adaptör bağlayabilirsiniz.
• Çıkış: Potansiyometreyi ayarlayarak çıkış voltajını 3.3V yapın ve ESP-01 modülünü bu çıkışa bağlayın.

Bu modül, ESP-01 gibi 3.3V gerektiren düşük voltajlı cihazlar için güvenilir bir güç kaynağı olarak kullanılabilir.

****

LM2596 Ayarlanabilir Voltaj Regülatörü ile 12V kaynağınızdan hem Arduino hem de ESP-01 modülüne güç sağlayabilirsiniz. Mevcut 12V beslemeyi kullanarak LM2596'yı 3.3V çıkış verecek şekilde ayarlayıp ESP-01 Wi-Fi modülü için gerekli voltajı temin edebilirsiniz.

Nasıl Yapılır:

1. 12V Kaynağınızı (3 adet 2600mAh LiPo pilden gelen) LM2596'nin girişine (IN+ ve IN-) bağlayın.
2. LM2596 üzerindeki potansiyometreyi ayarlayarak çıkış voltajını 3.3V yapın.
3. LM2596'nin çıkışını (OUT+ ve OUT-), ESP-01 modülüne bağlayın.

Avantajlar:

• Stabil Güç Kaynağı: LM2596, ESP-01 için gereken sabit 3.3V'u sağlamak için uygundur ve yüksek verimlidir.
• Aynı Güç Kaynağını Kullanma: Ekstra bir güç kaynağına ihtiyaç duymadan, mevcut LiPo pillerinizi kullanarak hem motorları, Arduino'yu hem de ESP-01'i besleyebilirsiniz.

Dikkat Edilmesi Gerekenler:

• Doğru Voltaj Ayarı: LM2596'nin çıkışını hassas bir şekilde 3.3V'a ayarlamanız çok önemli. Yüksek voltaj ESP-01 modülünü bozabilir.
• Akım Kapasitesi: LM2596'nin 3.3V çıkışı ESP-01'in akım ihtiyacını rahatlıkla karşılar.

Bu sayede hem motorlarınızı hem de Arduino'nuzu aynı güç kaynağından çalıştırırken ESP-01 için de güvenli bir şekilde 3.3V sağlayabilirsiniz.

LM2596 Ayarlanabilir Voltaj Regülatörü yerine ESP8266 ESP-01 Kablosuz Adaptör Modülü 3.3V-5V kullanmak nasıl olur?

ESP8266 ESP-01 Kablosuz Adaptör Modülü ve LM2596 Ayarlanabilir Voltaj Regülatörü, farklı amaçlara hizmet eden iki ayrı cihazdır. Ancak ESP-01 Wi-Fi modülünü 3.3V ile beslemek için kullanma senaryosunu değerlendirirsek, her iki çözüm de işe yarar, ancak kullanım amaçları farklıdır.

Kıyaslama:

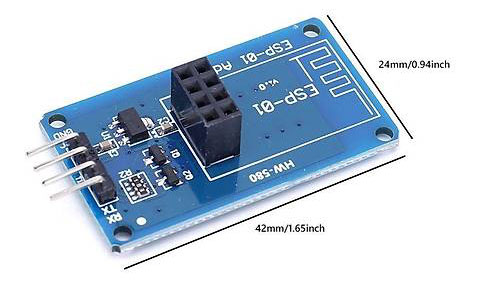

1. ESP8266 ESP-01 Kablosuz Adaptör Modülü (3.3V-5V)

• Özelleşmiş bir çözümdür: Bu modül, özellikle ESP-01 için tasarlanmıştır ve sadece ESP-01 ile kullanılabilir.
• Dahili 3.3V regülatörü: Adaptör, 5V giriş alır ve bu voltajı ESP-01 modülüne 3.3V olarak sağlar. Aynı zamanda, ESP-01'in GPIO pinlerine de kolay erişim sağlar.
• Basit bağlantı: Bu adaptör, ESP-01'in voltaj seviyesini doğrudan doğruya düzenlediği ve koruduğu için kurulum kolaylığı sağlar. Eğer sadece ESP-01 kullanacaksanız, bu adaptör yeterlidir.
• Sınırlı kullanım: Diğer 3.3V gerektiren cihazlar için bu modül kullanılmaz; bu, yalnızca ESP-01'i çalıştırmak içindir.

2. LM2596 Ayarlanabilir Voltaj Regülatörü

• Genel amaçlı çözümdür: LM2596, herhangi bir 3.3V cihazı beslemek için kullanılabilir. ESP-01 dışında başka 3.3V cihazlar veya sensörler kullanıyorsanız, bu modül daha esnektir.
• Geniş kullanım alanı: Sadece ESP-01'e değil, başka 3.3V veya farklı voltaj değerine ihtiyaç duyan devrelere de uygun bir güç kaynağıdır (örneğin 5V, 9V, vb. ayarlamalar yapılabilir).
• Daha güçlü akım kapasitesi: LM2596, ESP-01 dışında daha fazla güç gerektiren cihazları da besleyebilir. Sürekli 2A, anlık 3A sağlayabilir. ESP-01 düşük akım çekse bile, başka cihazlar için daha geniş güç seçenekleri sunar.

Sonuç:

• Eğer sadece ESP-01 modülünü kullanıyorsanız ve başka 3.3V cihazlarınız yoksa, ESP8266 ESP-01 Kablosuz Adaptör Modülü basitlik ve kolaylık açısından daha iyi bir seçenek olacaktır. Direkt bağlantı sunar ve fazla düzenleme gerektirmez.

• Eğer projede farklı voltajlara ihtiyaç duyan başka bileşenler kullanıyorsanız (örneğin 5V Arduino, 3.3V ESP-01, sensörler vs.), LM2596 daha esnek bir çözümdür. Aynı güç kaynağından farklı voltajlar elde edebilir ve tüm devreleri besleyebilirsiniz.

Sonuç olarak, projenizin ihtiyaçlarına bağlı olarak iki seçenek de kullanılabilir, ancak ESP-01 için özelleşmiş bir çözüme ihtiyacınız varsa, ESP8266 ESP-01 Kablosuz Adaptör Modülü yeterli olacaktır.
